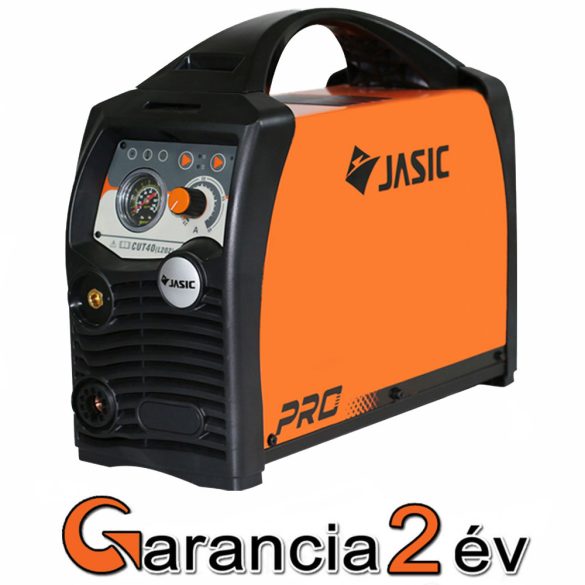

JASIC CUT40 inverteres plazmavágó AG60 plazma pisztollyal

RÉSZLETEK



Műszaki adatok:

Névleges bemeneti feszültség	1 ~ AC 230V ± 15%; 50/60 Hz
Névleges bemeneti áram	20 A ; lomha
Névleges bemeneti teljesítmény	7.7 KvA
Hegesztőáram tartomány	20 - 40 A
Bekapcsolási idő 40C-on	35%
Üresjárati feszültség	250 V
Teljesítménytényező	0.7 cosfi
Levegő kapacitás	15 - 200 liter / perc
Légnyomás	4 ~ 5 Bar
Gáz utánfolyási idő	12 s
Teljesítménytényező	0.7 cos
Ívgyújtás módja	HF ívgyújtás / pilot
Minőségi vágás	8 mm
Maximális vágás	10 mm
Hűtés módja	Léghűtés
Hatékonyság	85 %
Szigetelési osztály	F
Védelmi fokozat	IP21S
Méret	439 x 165x 327 mm
Súly	9.1 Kg



Jellemzők a Jasic CUT 40 (L202) plazmavágó gépről:

• Gáz teszt funkció
• 2T / 4T
• Pilót ívgyújtás
• Euro csatlakozóval
• Nagy teljesítményű IGBT
• Beépített és szabályozható nyomáscsökkentő

Ajánlott fémek a Jasic CUT 40 (L202) plazmavágó géphez:

• acél
• acélötvözetek
• rozsdamentes acél
• alumínium
• titán
• réz
• nikkel
• nikkelötvözetek



Jasic CUT40 (L202) inverteres plazmavágó tartozékai:

• AG60 plazmapisztoly
• Testkábel csipesszel
• Nyomásmérő - vízleválasztóval

Mi is az a plazma?

A plazma a negyedik halmazállapot a szilárd, a folyékony és a légnemű mellett. A plazma ionizált gáz. Az anyagot alkotó atomokról egy vagy több elektron leszakad, és az így keletkező anyag lesz a plazma: ionok és szabad elektronok keveréke.
Mivel az elektronok már nem lesznek az atomokhoz kötve, hanem szabadon mozoghatnak a plazmában, a plazma elektromosan vezetővé válik és az elektromágneses mezőkkel kölcsönhatásba lép.
A plazma minden esetben jóval forróbb a szilárd anyagok által kezelhető kb. 3.000 °C foknál. A plazmaállapot csak igen magas hőmérsékleten, 10.000 °C körül kezd kialakulni.



Plazmavágás

Az ionizáció a pisztoly-elektróda magas feszültségének köszönhetően jön létre. Az áramot a pisztoly és a munkaanyag között a pisztolyból kiáramló ionizált gáz, azaz a plazmaív vezeti. A plazmavágó pisztoly elektródája a negatív, a munkaanyag a pozitív pólus.
A rendkívül magas hőmérsékletű plazmaív olvasztja meg a munkaanyagot. A fémet olyan magas hőmérséklettel olvasztja meg, hogy az olvadt fémnek egy része elgőzölög. A keletkező fémgőz miatt fontos a védőmaszk viselete és a jól szellőző helyiség (elszívó!) biztosítása.
